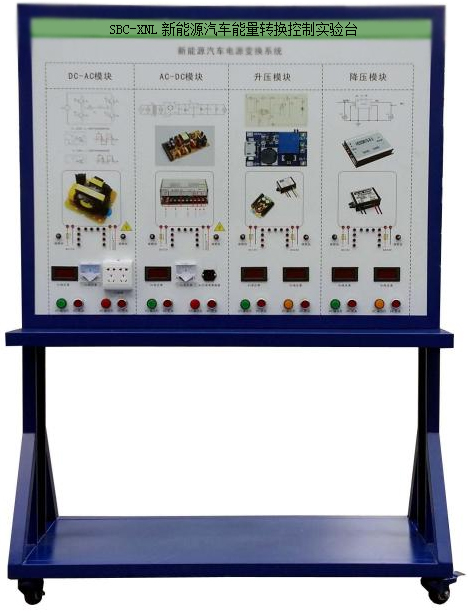

SBC-XNL新能源汽車能量轉換控制實驗臺
一、功能特點
1.該設備完整展示了新能源汽車電源變換系統，可以能搭接DC-AC、AC-DC、升壓、降壓等電路，展示各系統的結構和控制邏輯。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照新能源汽車電源變換結構原理圖和實物，認識和分析新能源汽車電源變換系統的工作原理。
3.面板上安裝有點火開關、DC-AC、AC-DC、升壓、降壓模塊等，并輔以發光二極管進行系統流向的動態指示，還設有模擬指示燈用來演示電源轉換的工作狀態，關鍵部件位置設置檢測端子，可使用專用儀器測量參數。
4.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖。
二、技術規格
1. 外接電源：交流220V±10% 50Hz
2. 工作電壓：交流220V等
3. 工作溫度：-40℃～+50℃
4. 外形尺寸：1240×600×1700mm(長×寬×高)
三．基本配置(每臺)
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm |
套 |
1 |
|
2 |
DC-AC模塊 |
12V轉220V |
個 |
1 |
|
3 |
點火開關 |
配套 |
套 |
3 |
|
4 |
AC-DC模塊 |
220V轉12V |
套 |
1 |
|
5 |
升壓模塊 |
12V轉24V |
套 |
1 |
|
6 |
降壓模塊 |
24V轉12V |
套 |
1 |
|
7 |
發光二極管閃光燈燈條 |
配套 |
套 |
3 |
|
8 |
模擬指示燈 |
配套 |
套 |
1 |
|
9 |
操作開關 |
配套 |
套 |
1 |
|
10 |
直流接觸器 |
配套 |
套 |
1 |
|
11 |
移動臺架 |
1240×600×1700mm (帶自鎖腳輪裝置) |
臺 |
1 |
|
12 |
故障模擬與排除裝置 |
配套 |
套 |
1 |
|
13 |
保險絲盒 |
配套 |
套 |
1 |
|
14 |
保修卡/合格證 |
配套 |
套 |
1 |
|
15 |
教師手冊 |
配套 |
套 |
1 |
|
